1、適用范圍
二用一備軟起動控制柜應用于兩臺電機運行，另一臺備用的場合。當其中運行的一臺設備出現故障停機后，則備用的另一臺設備將自動投入運行，以保證特殊情況下的正常生產。
本產品內部核心部件為一口D軟起動器，性能符合GBl4048 6相關規定。

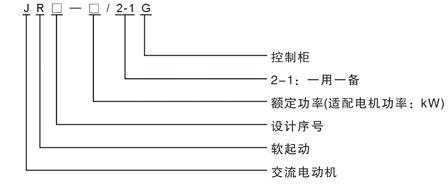

2、型號及含義


3、主要參數及技術性能
3.1輸入電源：三相380V、50Hz
3.2起動電流：1～5倍額定電流可設定
3.3起始電壓：30％，～70％額定電壓
3.4軟起時間：3s～60s
3.5軟停時間：O～60s，O為自由停車
3.6起步頻次：每小時10次
3.7環境要求：環境溫度在一1 O℃～40℃之間；40℃以上每升高1℃，電流降低2％。相對濕度不超過95％(20℃～65℃)：無凝露、無易燃、易爆氣體、無導電塵埃、通風良好。海拔超過1000米，應相應降低容量使用，1 000米以上每增加100米電流降低O 5％。

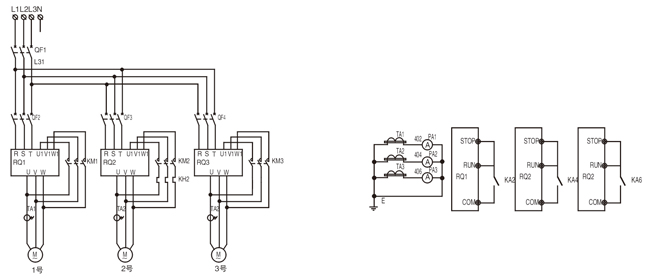

4、原理圖

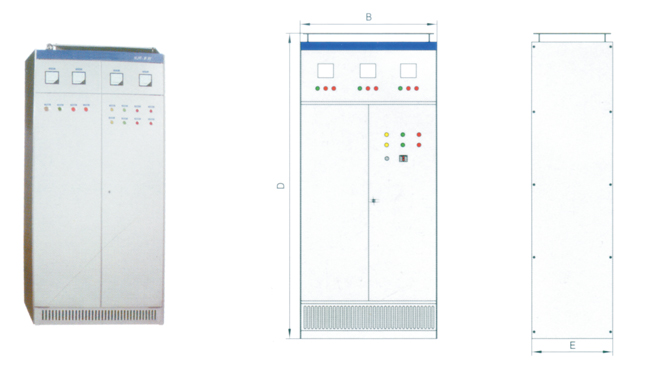

5、外形及安裝尺寸



型號	被控電機功率KW	外形尺寸mm			安裝尺寸mm
		長	寬	高	A×C
JR2-□/1-1G	7.5~75	700	600	1800	550×546
	90~185	1000	600	2200	850×546
	220~315	1000	800	2200	850×746

6、訂貨須知
5.1示例1：被控電機為45kw，共二臺，其中一臺為備用。
訂貨型號為：JR6／1—1 G
5.2示例2：被控電機為90kw，共二臺，其中一臺為備用。
訂貨型號為：JR6／1—1 G
