ISW型臥式管道泵
  • ISW型臥式管道泵
  • ISW型臥式管道泵
  • ISW型臥式管道泵
  • ISW型臥式管道泵

ISW型臥式管道泵

ISW型臥式管道泵,是本單位科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般臥式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度、介質等不同在A(yíng)LG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點,符合新國家機械部JB/T53058-93的標準要求,產品按國際ISO2858標準設計制造。

ISW型臥式管道泵,是本單位科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般臥式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度、介質等不同在A(yíng)LG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點,符合新國家機械部JB/T53058-93的標準要求,產品按國際ISO2858標準設計制造。

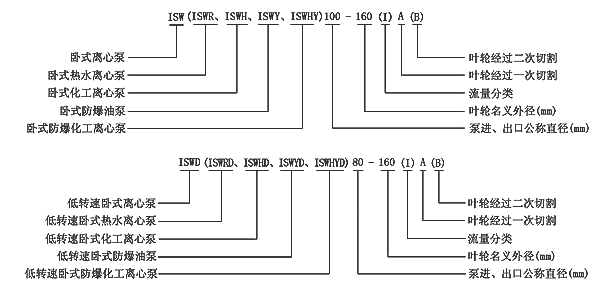

型號意義

主要用途

1、ISW臥式清水泵,供輸送清水及物理化學性質類似于清水的其它液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度T≤80℃。

2、ISWR臥式熱水泵,廣泛適用于:冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統,ALWR型使用溫度T≤120℃。
3、ISWH臥式化工泵,供輸送不含固體顆粒,具有腐蝕性。粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門,使用溫度為-20℃~+120℃。
4、ISWY臥式管道油泵,供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體,被輸送介質溫度為-20℃~120℃。
5、ISWHY型臥式不銹鋼防爆化工離心泵,適用于輸送易燃性化工液體。
6、ISWD臥式低轉速泵,適應要求環境噪聲很低的場合,使用溫度T≤120℃。

工作條件

1.吸入壓力≤1.0MPa,或泵系統高工作壓力≤1.6MPa,即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出,以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40℃,相對濕度<40%。
3.所輸送介質中固體顆粒體積含量不超過單位體積的0.1,粒度<0.2mm。
注:如果用介質為帶有細小顆粒,請在訂貨時說明,以便廠家采用耐磨式機械密封。

特點

運行平穩:泵軸的絕對同心度及葉輪優異的動靜平衡,保證平穩運行,絕無振動。
滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。
噪音低:兩個低噪音軸承支撐下的水泵,運轉平穩,除電機微弱聲響,基本無噪音。
故障率低:結構簡單合理,關鍵部分采用國際一流品質配套,整機無故障工作時間大大提高。
維修方便:更換密封、軸承,簡易方便。
占地更。撼隹诳上蜃、向右、向上三個方向,便于管道布置安裝,節省空間。

性能參數

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

15-80

15

1.1
1.5
2.0

0.3
0.42
0.55

8.5
8
7

26
34
34

2800

0.18

2.3

20-110

20

1.8
2.5
3.3

0.5
0.69
0.91

16
15
13.5

25
34
35

2800

0.37

2.3

20-160

20

1.8
2.5
3.3

0.5
0.69
0.91

33
32
30

19
25
23

2900

0.75

2.3

25-110

25

2.8
4
5.2

0.78
1.11
1.44

16
15
13.5

34
42
41

2900

0.55

2.3

25-125

25

2.8
4
5.2

0.78
1.11
1.44

20.6
20
18

28
36
35

2900

0.75

2.3

25-125A

25

2.5
3.6
4.6

0.69
1.0
1.28

17
16
14.4

35

2900

0.55

2.3

25-160

25

2.8
4
5.2

0.78
1.11
1.44

33
32
30

24
32
33

2900

1.5

2.3

25-160A

25

2.6
3.7
4.9

0.12
1.03
1.36

29
28
26

31

2900

1.1

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

32-100(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

13.2
12.5
11.3

48
54
53

2900

0.75

2.0

32-125

32

3.5
5
6.5

0.97
0.39
1.8

22
20
18

40
44
42

2900

0.75

2.3

32-125A

32

3.1
4.5
5.8

0.86
1.25
1.61

17.6
16
14.4

43

2900

0.55

2.3

32-160(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

33.2
32
30.2

34
40
42

2900

2.2

2.0

32-200(I)

32

4.4
6.3
8.3

1.22
1.75
2.32

50.5
50
48

26
33
35

2900

4

2.0

32-200A

32

2.8
4
5.2

0.78
1.11
1.44

44.6
44
42.7

34
40
42

2900

2.2

2.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

40-100

40

4.4
6.3
8.3

1.22
1.75
2.31

13.2
12.5
11.3

48
54
53

2900

0.55

2.3

40-100A

40

3.9
5.6
7.4

1.08
1.56
2.06

10.6
10
9

52

2900

0.37

2.3

40-125

40

4.4
6.3
8.3

1.22
1.75
2.31

21
20
18

41
46
43

2900

1.1

2.3

40-125A

40

3.9
5.6
7.4

1.08
1.56
2.06

17.6
16
14.4

40
45
41

2900

0.75

2.3

40-160

40

4.4
6.3
8.3

1.22
1.75
2.31

33
32
30

35
40
40

2900

2.2

2.3

40-160A

40

4.1
5.9
7.8

1.14
1.64
2.17

29
28
26.3

34
39
39

2900

1.5

2.3

40-160B

40

3.8
5.5
7.2

1.06
1.53
2.0

25.5
24
22.5

34
38
37

2900

1.1

2.3

40-200

40

4.4
6.3
8.3

1.22
1.75
2.31

51
50
48

26
33
32

2900

4

2.3

40-200A

40

4.1
5.9
7.8

1.14
1.64
2.17

45
44
42

26
31
30

2900

3

2.3

40-200B

40

3.7
5.3
7.0

1.03
1.47
1.94

38
36
34.5

29

2900

2.2

2.3

40-250

40

4.4
6.3
8.3

1.22
1.75
2.31

82
80
74

24
28
28

2900

7.5

2.3

40-250A

40

4.1
5.9
7.8

1.14
1.64
2.17

72
70
65

24
28
27

2900

5.5

2.3

40-250B

40

3.8
5.5
7.0

1.06
1.53
1.94

61.5
60
56

23
27
26

2900

4

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

40-100(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

13.2
12.5
11.3

55
62
60

2900

1.1

2.3

40-100(I)A

40

8
11
14.5

2.22
3.05
4.03

10.6
10
9

60

2900

0.75

2.3

40-125(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

21.2
20
17.8

49
58
57

2900

1.5

2.3

40-125(I)A

40

8
11
14.5

2.22
3.05
4.03

17
16
14

57

2900

1.1

2.3

40-160(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

3

2.3

40-160(I)A

40

8.2
11.7
15.2

2.28
3.25
4.22

29
28
26

44
51
50

2900

2.2

2.3

40-160(I)B

40

7.3
10.4
13.5

2.38
2.89
3.75

23
22
20.5

50

2900

1.5

2.3

40-200(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

51.2
50
48

38
46
46

2900

5.5

2.3

40-200(I)A

40

8.3
11.7
15.3

2.31
3.25
4.25

45.0
44
42

37
45
45

2900

4

2.3

40-200(I)B

40

7.5
10.6
13.8

2.08
2.94
3.83

37
36
34

44

2900

3

2.3

40-250(I)

40

8.8
12.5
16.3

2.44
3.47
4.53

81.2
80
77.5

31
38
40

2900

11

2.3

40-250(I)A

40

8.2
11.6
15.2

2.28
3.22
4.22

71.0
70
68

38

2900

7.5

2.3

40-250(I)B

40

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

37

2900

7.5

2.3

40-250(I)C

40

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
50.4

36

2900

5.5

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

50-100

50

8.8
12.5
16.3

2.44
3.47
4.53

13.6
12.5
11.3

55
62
60

2900

1.1

2.3

50-100A

50

8
11
14.5

2.22
3.05
4.03

11
10
9

60

2900

0.75

2.3

50-125

50

8.8
12.5
16.3

2.44
3.47
4.53

21.5
20
17.8

49
58
57

2900

1.5

2.3

50-125A

50

8
11
14.5

2.22
3.05
4.03

17
16
14

57

2900

1.1

2.3

50-160

50

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

3

2.3

50-160A

50

8.2
11.7
15.2

2.28
3.25
4.22

29
28
26

44
51
50

2900

2.2

2.3

50-160B

50

7.3
10.4
13.5

2.38
2.89
3.75

23
22
20.5

50

2900

1.5

2.3

50-200

50

8.8
12.5
16.3

2.44
3.47
4.53

52
50
48

38
46
46

2900

5.5

2.3

50-200A

50

8.3
11.7
15.3

2.31
3.25
4.25

45.8
44
42

37
45
45

2900

4

2.3

50-200B

50

7.5
10.6
13.8

2.08
2.94
3.83

37
36
34

44

2900

3

2.3

50-250

50

8.8
12.5
16.3

2.44
3.47
4.53

82
80
77.5

29
38
40

2900

11

2.3

50-250A

50

8.2
11.6
15.2

2.28
3.22
4.22

71.5
70
68

38

2900

7.5

2.3

50-250B

50

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

37

2900

7.5

2.3

50-250C

50

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
50.4

36

2900

5.5

2.3

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

50-100(I)

50

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

2.5

50-100(I)A

50

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

2.5

50-125(I)

50

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

2.5

50-125(I)A

50

15.6
22.3
29

4.33
6.19
8.1

17
16
13.6

58
66
65

2900

2.2

2.5

50-160(I)

50

17.5
25
32.5

4.68
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

2.5

50-160(I)A

50

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

4

2.5

50-160(I)B

50

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58

2900

3

2.5

50-200(I)

50

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

2.5

50-200(I)A

50

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

7.5

2.5

50-200(I)B

50

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

5.5

2.5

50-250(I)

50

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

2.5

50-250(I)A

50

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

2.5

50-250(I)B

50

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

11

2.5

50-315(I)

50

17.5
25
32.5

4.86
6.94
9.03

128
125
122

30
40
44

2900

30

2.5

50-315(I)A

50

16.6
23.7
31

4.61
6.58
8.6

115
113
110

30
40
44

2900

22

2.5

50-315(I)B

50

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

2.5

50-315(I)C

50

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15

2.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

m3/h

L/S

m

%

r/min

KW

(NPSH)r

65-100

65

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

2.5

65-100A

65

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

2.5

65-125

65

17.5
25
32.5

4.86
6.94
9.03

21.5
20
18

60
68
67

2900

3

2.5

65-125A

65

15.6
22.3
29

4.33
6.19
8.1

17
16
14.4

58
66
65

2900

2.2

2.5

65-160

65

17.5
25
32.5

4.86
6.94
9.03

34.4
32
27.5

54
63
60

2900

4

2.5

65-160A

65

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

4

2.5

65-160B

65

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58

2900

3

2.5

65-200

65

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

2.5

65-200A

65

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

7.5

2.5

65-200B

65

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

5.5

2.5

65-250

65

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

2.5

65-250A

65

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

2.5

65-250B

65

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

11

2.5

65-315

65

17.5
25
32.5

4.86
6.94
9.03

127
125
122

32
40
44

2900

30

2.5

65-315A

65

16.6
23.7
31

4.61
6.58
8.6

115
113
110

32
40
44

2900

22

2.5

65-315B

65

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

2.5

65-315C

65

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15

2.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

65-100(I)

65

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

3.0

65-100(I)A

65

31.3
44.7
58

8.7
12.4
16.1

11
10
8

66
72
69

2900

2.2

3.0

65-125(I)

65

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

3.0

65-125(I)A

65

31.3
44.7
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

3.0

65-160(I)

65

35
50
65

9.72
13.9
18.1

35
32
28

63
71
70

2900

7.5

3.0

65-160(I)A

65

32.7
46.7
61

9.1
13.0
16.9

30.6
28
24

62
70
69

2900

7.5

3.0

65-160(I)B

65

30.3
43.3
56.3

8.4
12.0
15.6

26
24
21

69

2900

5.5

3.0

65-200(I)

65

35
50
65

9.72
13.9
18.1

53.5
50
46

55
67
68

2900

15

3.0

65-200(I)A

65

32.8
47
61

9.1
13.1
16.9

47
44
40

54
66
67

2900

11

3.0

65-200(I)B

65

30.5
43.5
56.6

8.5
12.1
15.7

40.6
38
33.4

65

2900

7.5

3.0

65-250(I)

65

35
50
65

9.72
13.9
18.1

83
80
72

52
59
60

2900

22

3.0

65-250(I)A

65

32.5
46.7
61

9.0
13.0
16.9

73
70
63

52
59
60

2900

18.5

3.0

65-250(I)B

65

30
43.3
56

8.3
12.0
15.6

62
60
54

58

2900

15

3.0

65-315(I)

65

35
50
65

9.72
13.9
18.1

128
125
121

44
54
57

2900

37

3.0

65-315(I)A

65

32.5
46.5
60.5

9.0
12.9
16.8

112.6
110
106.4

43
54
57

2900

30

3.0

65-315(I)B

65

31
44.5
58

8.6
12.4
16.1

102.5
100
98

53

2900

30

3.0

65-315(I)C

65

29
41
53.6

8.1
11.4
14.9

87
85
83

51

2900

22

3.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

80-100

80

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

3.0

80-100A

80

31.3
44.7
58

8.7
12.5
16.1

11
10
8

66
72
69

2900

2.2

3.0

80-125

80

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

3.0

80-125A

80

31.3
45
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

3.0

80-160

80

35
50
65

9.72
13.9
18.1

35
32
28

63
71
70

2900

7.5

3.0

80-160A

80

32.7
46.7
61

9.1
13.0
16.9

30.6
28
24

62
70
69

2900

7.5

3.0

80-160B

80

30.3
43.3
56.3

8.4
12.0
15.6

26
24
21

69

2900

5.5

3.0

80-200

80

35
50
65

9.72
13.9
18.1

53.5
50
46

55
67
68

2900

15

3.0

80-200A

80

32.8
47
61

9.1
13.1
16.9

47
44
40

54
66
67

2900

11

3.0

80-200B

80

30.5
43.5
56.6

8.5
12.1
15.7

40.6
38
33.4

65

2900

7.5

3.0

80-250

80

35
50
65

9.72
13.9
18.1

83
80
72

52
59
60

2900

22

3.0

80-250A

80

32.5
46.7
61

9.0
13.0
16.9

73
70
63

52
59
60

2900

18.5

3.0

80-250B

80

30
43.3
56

8.3
12.0
15.6

62
60
54

58

2900

15

3.0

80-315

80

35
50
65

9.72
13.9
18.1

128
125
122

43
54
57

2900

37

3.0

80-315A

80

32.5
46.5
60.5

9.0
12.9
16.8

112.6
110
107.4

43
54
57

2900

30

3.0

80-315B

80

31
44.5
58

8.6
12.4
16.1

102.5
100
98

53

2900

30

3.0

80-315C

80

29
41
53.6

8.1
11.4
14.9

98
85
83

51

2900

22

3.0

80-350

80

35
50
65

9.72
13.9
18.1

146
150
142

55
66
67

2900

55

3.0

80-350A

80

31
44.5
58

8.6
12.4
16.1

138.4
142
134.8

65

2900

45

3.0

80-350B

80

29
41
53.6

8.1
11.4
14.9

131.4
135
127.8

63

2900

37

3.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

80-100(I)

80

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900

5.5

4.5

80-100(I)A

80

62.6
89
116

17.4
24.7
32.2

11
10
8.8

64
74
74

2900

4

4.5

80-125(I)

80

70
100
130

19.4
27.8
36.1

23.5
20
14

70
76
65

2900

11

4.5

80-125(I)A

80

62.6
89
116

17.4
24.7
32.2

19
16
11

68
74
65

2900

7.5

4.5

80-160(I)

80

70
100
130

19.4
27.8
36.1

36.5
32
24

70
76
65

2900

15

4.5

80-160(I)A

80

65.4
93.5
121.6

18.2
26.0
33.8

32
28
21

68
74
67

2900

11

4.5

80-160(I)B

80

60.6
86.6
112.5

16.8
24.1
31.3

72
24
18

72

2900

11

4.5

80-200(I)

80

70
100
130

19.4
27.8
36.1

54
50
42

65
74
73

2900

22

4.0

80-200(I)A

80

65.4
93.5
121.6

18.2
26.0
33.8

47.5
44
37

64
73
72

2900

18.5

4.0

80-200(I)B

80

61
87
113

16.9
24.2
31.4

41
38
32

71

2900

15

4.0

80-250(I)

80

70
100
130

19.4
27.8
36.1

87
80
68

62
69
68

2900

37

4.0

80-250(I)A

80

65.4
93.5
121.6

18.2
26.0
33.8

76
70
59.5

61
68
67

2900

30

4.0

80-250(I)B

80

61
87
113

16.9
24.2
31.4

65
60
51

66

2900

30

4.0

80-315(I)

80

70
100
130

19.4
27.8
36.1

132
125
114

55
66
67

2900

75

4.0

80-315(I)A

80

66.5
95
123.6

18.5
26.4
34.3

119
113
103

55
66
67

2900

55

4.0

80-315(I)B

80

63
90
117

17.5
25
32.5

106.6
101
92

65

2900

45

4.0

80-315(I)C

80

58
82
107

16.1
22.8
29.7

90
85
76

63

2900

37

4.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

100-100

100

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900

5.5

4.5

100-100A

100

62.6
89
116

17.4
47
32.2

11
10
8.8

64
74
74

2900

4

4.5

100-125

100

70
100
130

19.4
27.8
36.1

23.5
20
14

70
76
65

2900

11

4.5

100-125A

100

62.6
89
116

17.4
24.7
32.2

19
16
11

68
74
63

2900

7.5

4.5

100-160

100

70
100
130

19.4
27.8
36.1

36.5
32
24

70
76
65

2900

15

4.5

100-160A

100

65.4
93.5
121.6

18.2
26.0
33.8

32
28
21

68
74
67

2900

11

4.5

100-160B

100

60.6
86.6
112.5

16.8
24.1
31.3

27
24
18

72

2900

11

4.5

100-200

100

70
100
130

19.4
27.8
36.1

54
50
42

65
74
73

2900

22

4.0

100-200A

100

65.4
93.5
121.6

18.2
26.0
33.8

47.5
44
37

64
73
72

2900

18.5

4.0

100-200B

100

61
87
113

16.9
24.2
31.4

41
38
32

71

2900

15

4.0

100-250

100

70
100
130

19.4
27.8
36.1

37
80
68

62
69
68

2900

37

4.0

100-250A

100

65.4
93.5
121.6

18.2
26.0
33.8

76
70
59.5

61
68
67

2900

30

4.0

100-250B

100

61
87
113

16.9
24.2
31.4

65
60
51

66

2900

30

4.0

100-315

100

70
100
130

19.4
27.8
36.1

132
125
114

55
66
67

2900

75

4.0

100-315A

100

66.5
95
123.6

18.5
26.4
34.3

119
113
103

65
66
67

2900

55

4.0

100-315B

100

63
90
117

17.5
25
32.5

106.6
101
92

65

2900

45

4.0

100-315C

100

58
82
107

16.1
22.8
29.7

90
85
76

63

2900

37

4.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

100-100(I)

100

96
160
192

26.7
44.4
53.3

14
12.5
10

64
73
70

2900

11

4.5

100-125(I)

100

96
160
192

26.7
44.4
53.3

24
20
14

62
74
69

2900

15

4.5

100-125(I)A

100

84
140
168

23.3
39
46.7

20
17
12

64
72
68

2900

11

4.5

100-160(I)

100

96
160
192

26.7
44.4
53.3

36
32
27

69
79
75

2900

22

5.6

100-160(I)A

100

84
140
168

23.3
39
46.7

32
28
23.5

66
76
72

2900

18.5

5.0

100-200(I)

100

96
160
192

26.7
44.4
53.3

53
50
45

69
79
78

2900

37

5.2

100-200(I)A

100

84
140
168

23.3
39
46.7

48
45
40

64
74
73

2900

30

4.5

100-200(I)B

100

60
100
120

16.7
27.8
33.3

43
40
36

72

2900

22

4.5

100-250(I)

100

96
160
192

26.7
44.4
53.3

83
80
72

65
77
74

2900

55

4.8

100-250(I)A

100

84
140
168

23.3
39
46.7

75
72
65

60
72
69

2900

45

4.5

100-250(I)B

100

60
100
120

16.7
27.8
33.3

68
65
58

70

2900

37

4.5

100-350

100

60
100
120

16.7
27.8
33.3

153.6
150
142

72
57
74

2900

90

4.0

100-350A

100

61
87
113

16.9
24.2
31.4

145.6
142
134

75

2900

75

4.0

100-350B

100

58
82
107

16.1
22.8
29.7

138.6
135
127

75

2900

55

4.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

125-100

125

96
160
192

26.7
44.4
53.3

13
12.5
12

82

2900

11

4.0

125-100A

125

86
143
172

23.9
39.7
47.8

10.4
10
9.6

77

2900

7.5

4.0

125-125

125

96
160
192

26.7
44.4
53.3

22.6
20
17

80

2900

15

4.0

125-125A

125

86
143
172

23.9
39.7
47.8

18
16
13.6

77

2900

11

4.0

125-160

125

96
160
192

26.7
44.4
53.3

36
32
28

78

2900

22

4.0

125-160A

125

90
150
180

25
41.7
50

31.5
28
24.5

76

2900

18.5

4.0

125-160B

125

83
138
166

21.7
38.3
46.1

27
24
21

73

2900

15

4.0

125-200

125

96
160
192

26.7
44.4
53.3

55
50
46

77

2900

37

5.5

125-200A

125

90
150
180

25
41.7
50

48.4
44
40.5

76

2900

30

5.5

125-200B

125

83
138
166

21.7
38.3
46.1

41.3
37.5
34.5

75

2900

22

5.5

125-250

125

96
160
192

26.7
44.4
53.3

87
80
73

75

2900

55

5.0

125-250A

125

90
150
180

25
41.7
50

76
70
84

74

2900

45

5.5

125-250B

125

83
138
166

21.7
38.3
46.1

65
60
55

73

2900

37

5.5

125-315

125

96
160
192

26.7
44.7
53.3

133
125
119

70

2900

90

5.0

125-315A

125

90
150
180

25
41.7
50

117
110
104.6

70

2900

75

5.0

125-315B

125

86
143
172

23.9
39.7
47.8

106.4
100
95.2

69

2900

75

5.0

125-315C

125

80.5
134
161

22.4
37.2
44.7

96
88
86

67

2900

55

5.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

150-125

150

96
160
192

26.7
44.4
53.3

22.6
24
17

66
76
76

2900

11

4.0

150-125A

150

90
150
180

25
41.7
50

18
16
13.6

77

2900

7.5

4.0

150-160

150

96
160
192

26.7
44.4
53.3

36
32
27

75

2900

22

4.0

150-160A

150

90
150
180

25
41.7
50

32
28
23.5

76

2900

18.5

4.0

150-160B

150

84
140
168

23.3
39
46.7

27
24
21

73

2900

15

4.0

150-200

150

140
200
260

38.9
55.6
72.2

13.8
12.5
10.6

68
78
78

1450

15

3.0

150-200A

150

125
176
232.5

34.7
49.7
64.6

11
10
8.5

66
76
76

1450

11

3.0

150-200B

150

84
140
168

23.3
39
46.7

41
38
34

75

2900

22

4.0

150-250

150

140
200
260

38.9
55.6
72.2

21.8
20
17

73
79
77

1450

18.5

3.0

150-250A

150

129
184.4
240

35.8
51.2
66.7

18.5
17
14.4

72
78
76

1450

15

3.0

150-250B

150

117
167
217.5

32.5
46.4
60.4

15.2
14
12

76

1450

11

3.0

150-315

150

140
200
260

38.9
55.6
72.2

33.8
32
28

70
78
73

1450

30

2.5

150-315A

150

131
187
243

36.4
51.9
67.5

29.5
28
24.5

69
77
77

1450

22

3.5

150-315B

150

121
173
225

33.5
48.1
62.5

25
24
21

76

1450

18.5

3.5

150-350

150

96
160
192

26.7
44.4
53.3

153.6
150
142.8

80

2900

110

5.5

150-350A

150

90
150
180

25
41.7
50

145.6
142
134.8

70

2900

90

5.2

150-350B

150

84
140
168

23.3
39
46.7

138.6
135
127.8

65
76
74

2900

75

5.5

150-400

150

140
200
260

38.9
55.6
72.2

53
50
44

68
75
71

1450

45

3.5

150-400A

150

131
187
243

36.4
51.9
67.5

46.6
44
38.3

67
74
70

1450

37

3.5

150-400B

150

122
174
226.5

33.9
48.3
62.9

40
38
33

73

1450

30

3.5

150-400C

150

112
160
208

31.1
44.4
57.8

34
32
28

71

1450

22

3.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

150-250(I)

150

120
200
240

33.3
55.6
66.7

87
80
72

65
76
74

2900

75

4.5

150-250(I)A

150

112
187
224

31.1
51.9
62.2

76
70
63

64
75
73

2900

55

4.5

150-250(I)B

150

104
173
208

28.9
48.1
57.8

65
60
54

63
74
72

2900

45

4.5

150-315(I)

150

120
200
240

33.3
55.6
66.7

133
125
120

58
73
75

2900

110

4.5

150-315(I)A

150

112
187
224

31.1
51.9
62.2

116
110
105

57
72
74

2900

90

4.5

150-315(I)B

150

104
173
208

28.9
48.1
57.8

100
95
91

55
70
72

2900

75

4.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

200-200

200

140
200
260

38.9
55.6
72.2

13.8
12.5
10.6

68
78
78

1450

15

3.0

200-200A

200

125
179
232.5

34.7
49.7
64.6

11
10
8.5

66
76
76

1450

11

3.0

200-250

200

140
200
260

21.8
20
17

21.8
20
17

73
79
77

1450

18.5

3.0

200-250A

200

129
184.4
240

18.5
17
14.4

18.5
17
14.4

72
78
76

1450

15

3.0

200-250B

200

117
167
217.5

15.2
14
12

15.2
14
12

76

1450

11

3.0

200-315

200

140
200
260

33.8
32
28

33.8
32
28

70
78
78

1450

30

3.5

200-315A

200

131
189
243

29.5
28
24.5

29.5
28
24.5

69
77
77

1450

22

3.5

200-315B

200

121
173
225

25
24
21

25
24
21

76

1450

18.5

3.5

200-400

200

140
200
260

53
50
44

53
50
44

68
75
71

1450

45

3.5

200-400A

200

131
187
243

46.6
44
38.3

46.6
44
38.3

67
74
70

1450

37

3.5

200-400B

200

122
174
226.5

40
38
33

40
38
33

73

1450

30

3.5

200-400C

200

112
160
208

34
32
28

34
32
28

71

1450

22

3.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

200-200(I)

200

280
400
520

77.8
111.1
144

13.4
12.5
10.5

70
80
79

1450

22

4.0

200-200(I)A

200

250
358
465

69.4
90.4
129.2

10.7
10
8.5

68
73
77

1450

18.5

4.0

200-250(I)

200

280
400
520

77.8
111.1
144

22.2
20
14

75
80
72

1450

30

4.0

200-250(I)A

200

250
358
465

69.4
99.4
129.2

18
16
11.2

73
78
70

1450

22

4.0

200-250(I)B

200

226
322
419

62.8
89.4
116.4

14.4
13
7.3

70
75
67

1450

18.5

4.0

200-315(I)

200

280
400
520

77.8
111.4
144

36
32
26

73
80
75

1450

55

4.0

200-315(I)A

200

262
374
486

72.8
103.9
135

31.5
28
23

72
79
74

1450

45

4.0

200-315(I)B

200

242
346
450

67.3
96.1
125

27
24
19.5

78

1450

37

4.0

200-400(I)

200

280
400
520

77.8
111.4
144

54.5
50
39

75
81
77

1450

75

4.0

200-400(I)A

200

262
374
486

72.8
103.9
135

48
44
34

80

1450

75

4.0

200-400(I)B

200

242
346
450

67.2
96.1
125

41.4
38
29.6

78

1450

55

5.0

200-400(I)C

200

224
320
416

62.2
88.9
115.6

34.9
32
25

76

1450

45

5.0

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

250-250

250

350
550
650

97.2
152.8
180.5

22
20
16

78
82
81

1450

45

5.0

250-250A

250

300
500
600

83.3
139
166.7

18.3
17
14

76
80
80

1450

37

5.0

250-235

250

300
500
600

83.3
139
166.7

14
12.5
11

73
78
70

1480

22

4.5

250-300

250

300
500
600

83.3
139
166.7

22
20
16

78

1480

37

4.5

250-315

250

350
550
650

97.2
152.8
180.5

34
32
28

76
80
79

1450

75

5.5

250-315A

250

300
500
600

83.3
139
166.7

29.5
28
24

74
78
77

1450

55

5.5

250-315B

250

260
450
520

72.2
125
144.4

25
24
20

70
74
72

1450

45

5.5

250-400

250

300
500
600

83.3
139
166.7

54.5
50
39

72

1480

90

4.5

型號

口徑

流量

揚程

效率

轉速

電機功率

必需汽蝕余量

mm

m3/h

L/S

m

%

r/min

KW

(NPSH)r

300-235

300

480
720
900

133.3
200
250

20
18
15.5

77
81
74

970

55

5.0

300-235A

300

438
607
821

121.7
182.5
228.1

16.5
15
13

75
79
72

970

45

5.0

300-235B

300

400
600
750

111.1
167.0
208.3

14
12.5
11

73
77
70

970

37

5.0

300-300

300

480
720
900

133.3
200
250

31
28
25

77
81
77

970

75

5.0

300-300A

300

444
666
833

123.3
185
231.4

26.5
24
21.5

76
80
76

970

75

5.0

300-300B

300

415
623
779

115.3
173.1
261.4

23
21
18.5

79

970

55

5.0

300-380

300

480
720
900

133.3
200
250

48
44
34

84

970

132

5.0

300-380A

300

444
666
833

123.3
185
231.4

41.4
38
30

80

970

110

5.0

300-380B

300

409
614
767

113.6
170.6
213.1

35
32
25

78

970

90

5.0

300-235(I)

300

718
1080
1345

199.4
300
373.6

44.6
40
34.6

82

1450

160

5.5

300-235(I)A

300

642
965
1203

178.3
268.1
334.2

35.7
32
27.7

80

1450

132

5.5

安裝示意圖

剛性安裝

1

進口球閥

2

撓性接頭

3

直管

4

出口閘閥

5

6

底座

7

水泥基座

柔性安裝

1

進口球閥

2

撓性接頭

3

直管

4

出口閘閥

5

6

底座

7

JGD型減振器

8

水泥基座

1、安裝前應仔細檢查泵體流產內有無硬質物,以免運行時損壞葉輪和泵體。

2、安裝時管路理量不允許加在泵上,以免使泵變形,影響正常運行。

3、擰緊地腳螺栓,以免起動時振動對泵性能產生影響。

4、在泵的進、出口管路上安裝調節閥,在泵出口附近安裝壓力表,以控制泵在額定工況內運行,確保泵的正常使用。

5、排出管路如裝逆止閥應裝在閘閥的外面。

6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

ISW型臥式管道離心泵起動與停車

(一)運行中的維護與保養

1、進口管道必須充滿液體,禁止泵在汽蝕狀態下長期運行。

2、定時檢查電機電流值,不得超過電機額定電流。

3、泵進行長期運行后,由于機械磨損,使機組噪音及振動增大時,應停車檢查,必要時可更換易損件,機組大修期一般為一年。

(二)機械密封維護與保養

1、機械密封潤滑應清潔無固體顆粒。

2、嚴禁機械密封在干磨情況下工作。

3、起動前應盤動泵(電機)幾圈,以免突然起動造成密封環斷損壞。

4、密封泄漏允差3滴/分,否則應檢修。

故障原因及排除方法

故障現象

可能產生的原因

排除方法

1、水泵不出水

a、進出口閥門未打開,進出管路阻塞,葉輪流道阻塞。
b、電機運行方向不對,電機缺相。
c、吸入管漏氣。
d、泵沒灌滿液體,泵腔內有空氣。

e、進口供水不足,吸程過高,底閥漏水。

f、管路阻力過大。

a、檢查,去除阻塞物。
b、調整電機方向緊固電機接線。
c、擰緊各密封面,排除空氣。
d、打開泵上蓋或打開排氣閥,排盡
     空氣。
e、停機檢查、調整(并網自來水管
    和帶吸程使用易出現此現象。)
f、減少管路彎道,重新選泵。

2、水泵流量不足

a、先按1。原因檢查。
b、管道、葉輪流產部分阻塞,水垢沉積、閥門開度不足
c、電壓偏低,轉速不符合要求。
d、葉輪磨損。

a、先按1。排除。
b、先除阻塞物,重新調整閥門開度
c、穩壓
d、更換葉輪

3、功率過大

a、超過額定流量使用
b、吸程過高
c、泵軸承磨損
d、泵選型不當

a、調節流量關小閥門
b、降低吸程。
c、更換軸承。
d、重新選泵。

4、雜音振動

a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承振動。
e、電機超載發熱運行。

a、穩固管路。
b、提高吸入壓力、排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。

5、電機發熱

a、流量過大、超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓偏低。

a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。

6、水泵漏水

a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓松懈。

a、更換。
b、焊補或更換。
c、修整。
d、緊固。

浙江揚子江泵業有限公司版權所有 浙ICP備07035632號-3

商務辦公地址:浙江省永嘉縣東甌街道東甌工業園區

銷售熱線:0577-67980815 67980810 傳真:0577-67986930

本網站所有圖片和資料均屬揚子江泵業公司所有,未經同意不得轉貼

双峰县| 荥经县| 禹城市| 衡南县| 密山市| 屯门区| 班玛县| 鹤峰县| 金山区| 巴塘县| 九寨沟县| 宁国市| 无极县| 阆中市| 喀喇沁旗| 孙吴县| 思南县| 堆龙德庆县| 岑溪市| 桃江县| 海口市| 汉阴县| 古浪县| 西吉县| 苍梧县| 辉县市| 龙口市| 白水县| 铜陵市| 屏东市| 丰城市| 商洛市| 祁门县| 天峨县| 东乡族自治县| 普洱| 湘西| 西峡县| 东平县| 保德县| 江华|
